Описание

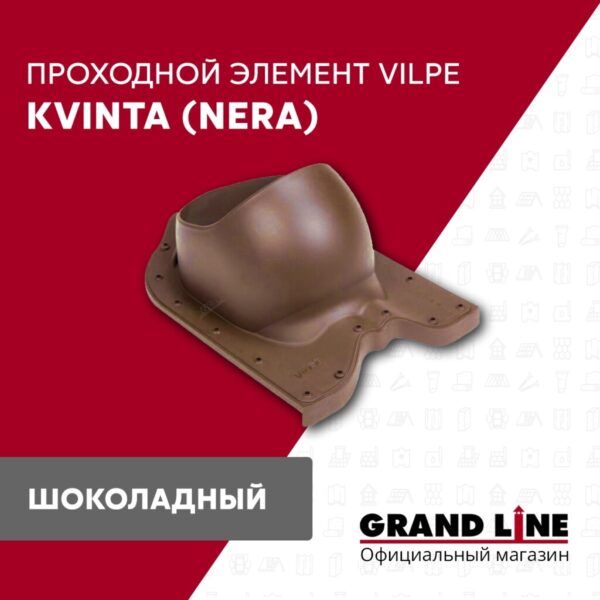

Проходной элемент Kvinta (Nera) используется для металлочерепицы Kvinta Plus и Kvinta Uno.

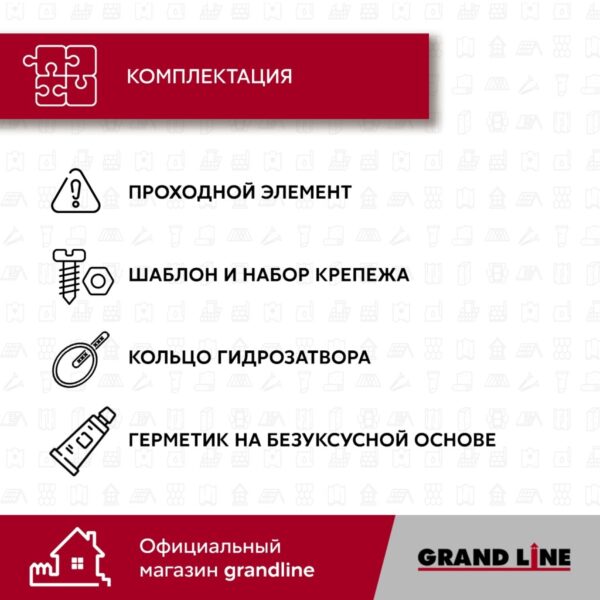

Комплект: проходной элемент, кольцо гидрозатвора, герметик на безуксусной основе, шаблон и набор крепежа.
Монтаж: устанавливается при монтаже и на готовую кровлю.

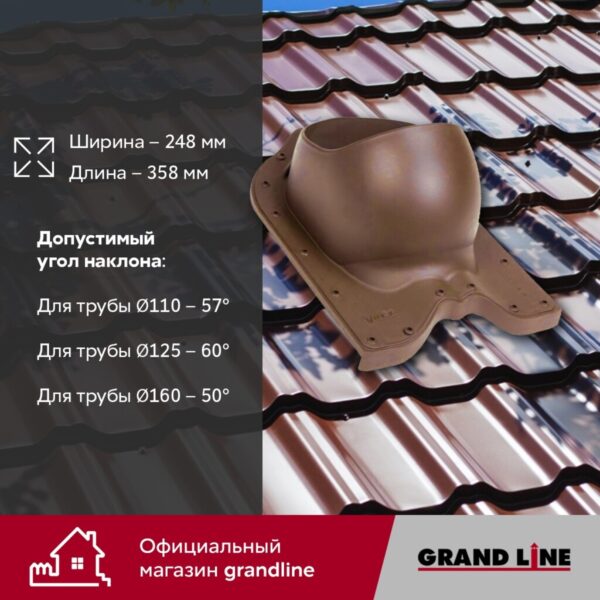

Допустимый угол уклона:
Максимальный угол уклона кровли для труб разного диаметра:
труба ? 110 мм – 57°*,
труба ? 125 мм – 57°**,
труба ? 160 мм – 50°**.
* – в комплекте с гофрированной трубой допустимый угол монтажа возрастает.
** – при необходимости подрезать ворот трубы и проходного элемента.
Данные ориентировочны.
Минимальный рекомендуемый угол уклона кровли для монтажа 11,5°.
- Ширина
- 248 мм
- Длина
- 358 мм
- Вес
- 0,635/0,968 кг
