Описание

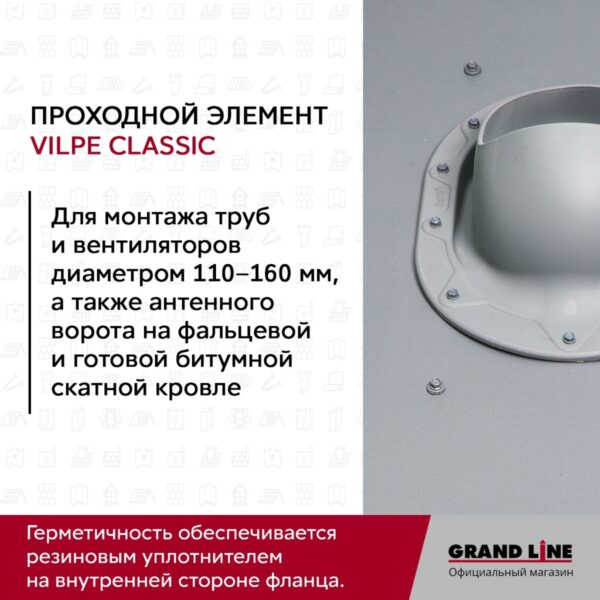

CLASSIC проходной элемент для монтажа на фальцевой и готовой битумной скатной кровле труб и вентиляторов диаметром 110 -160 мм и антенного ворота. Герметичность монтажа обеспечивается резиновым уплотнителем на внутренней стороне фланца.

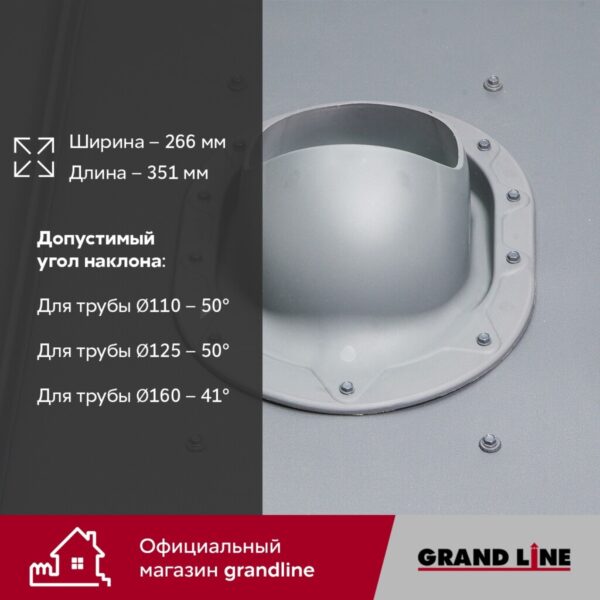

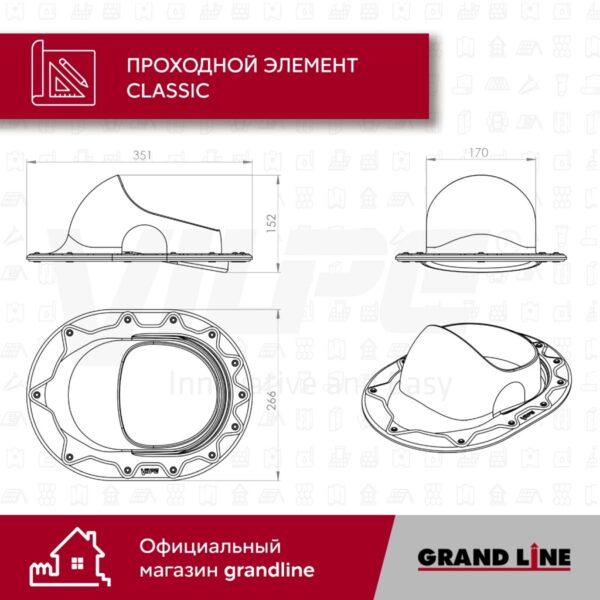

Размеры: ширина 266 мм, длина 351 мм.
Монтаж
- Допустимый угол наклона для трубы ⌀110 50
- Допустимый угол наклона для трубы ⌀125 50
- Допустимый угол наклона для трубы ⌀160 41
Высота профиля и место установки уплотнителя гидрозатвора могут изменить допустимый угол уклона.

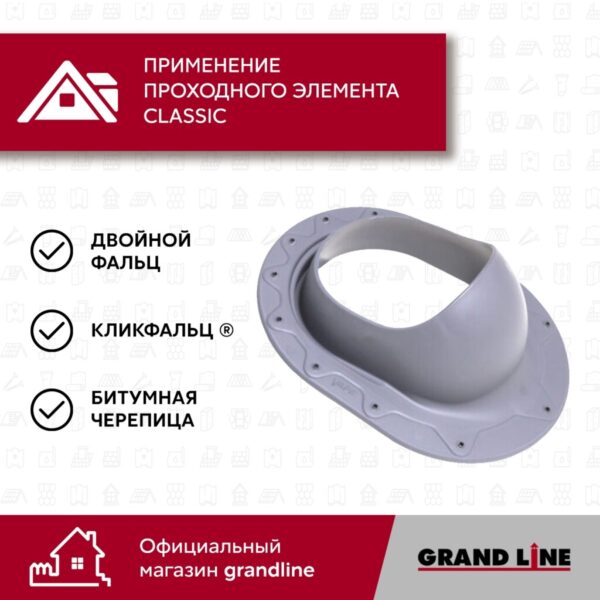

Применение:
- Двойной фальц
- Кликфальц
- Битумная черепица
Комплект
- проходной элемент
- шаблон
- инструкция по монтажу уплотнителя гидрозатвора
- набор крепежа (саморезы 12х38 , мм б/ш в цвет+насадка)
Внимание: кольцо гидрозатвора не входит в комплектацию.
Внимание: герметик не входит в комплектацию.
