Описание

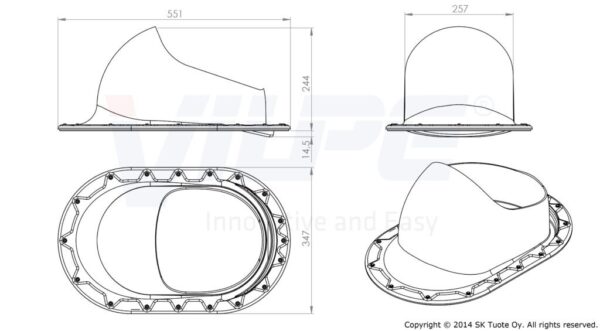

XL -CLASSIC проходной элемент для монтажа на фальцевой и готовой битумной скатной кровле труб и вентиляторов диаметром 160 –250 мм и XL -резинового ворота. Важно: для вент труб XL, внешний диаметр 300 мм.
Герметичность монтажа обеспечивается резиновым уплотнителем на внутренней стороне фланца.
Применение
- Фальц
- Битумная плитка
- После монтажа
- Для вент труб XL, внешний диаметр 300 мм
Монтаж
Устанавливается при монтаже и на готовую кровлю.
- Допустимый угол наклона для трубы ⌀110 55
- Допустимый угол наклона для трубы ⌀125 55
- Допустимый угол наклона для трубы ⌀160 48
- Допустимый угол наклона для трубы XL ⌀160 47
- Допустимый угол наклона для трубы XL ⌀200 47
- Допустимый угол наклона для трубы XL ⌀250 47
Комплект
- XL -проходной элемент
- XL -кольцо гидрозатвора
- шаблон и набор крепежа (саморезы 18х38 мм б/ш в цвет+насадка).
