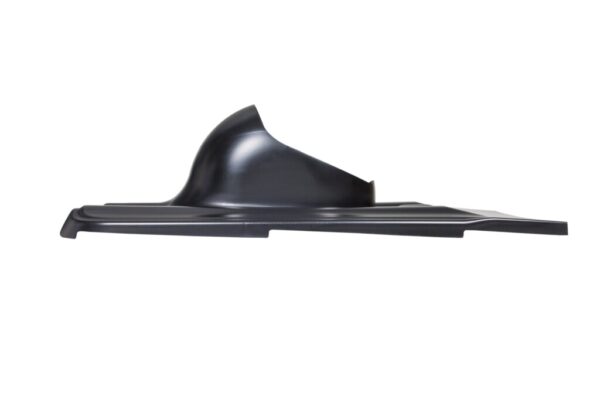

Элемент проходной Vilpe Muotokate XL черный

Код товара: 100094

23 705,00 руб./ шт

Категория:
Цвет: Черный

Описание

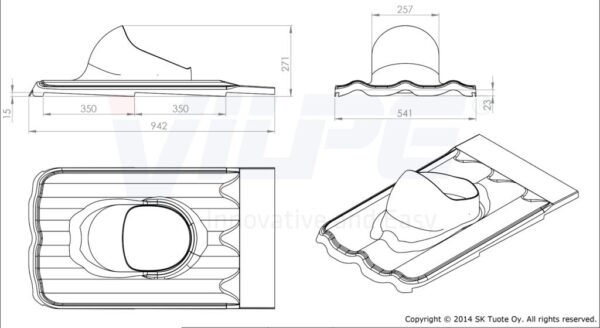

XL-MUOTOKATE проходной элемент для монтажа на металлических кровлях с профилем Classic и Modern (ширина волны ≈ 183,3 мм, длина профиля min 350 мм, высота профиля ≈ 39 мм) труб и вентиляторов диаметром 160 – 250 мм и XL -резинового ворота. Важно: для вент труб XL, внешний диаметр 300 мм.

Устанавливается при монтаже и на готовую кровлю.

Комплект

  • XL -проходной элемент
  • XL -кольцо гидрозатвора
  • уплотнительная лента (3 шт.)
  • монтажная инструкция
  • набор крепежа (саморезы 8х65 мм в цвет).

Применение

  • Металлочерепица Classic, Modern
  • Для вент труб XL, внешний диаметр 300 мм

Монтаж

Устанавливается при монтаже и на готовую кровлю.

  • Допустимый угол наклона для трубы ⌀110 45
  • Допустимый угол наклона для трубы ⌀125 40
  • Допустимый угол наклона для трубы ⌀160 27
  • Допустимый угол наклона для трубы XL ⌀160 47
  • Допустимый угол наклона для трубы XL ⌀200 47
  • Допустимый угол наклона для трубы XL ⌀250 47

Высота профиля и место установки уплотнителя гидрозатвора могут изменить допустимый угол уклона.

Внимание: герметик в комплект не входит.

Детали

Бренд

Длина, мм

Ширина (мм)

Вид профиля кровельного материала

Металлочерепица Classic

Диаметр проходного отверстия, мм

160-250

Кровельный материал

Металлочерепица

Назначение

Размер (габариты)

XL

Способ монтажа

При монтаже кровельного материала

Страна бренда

Цвет
