Описание

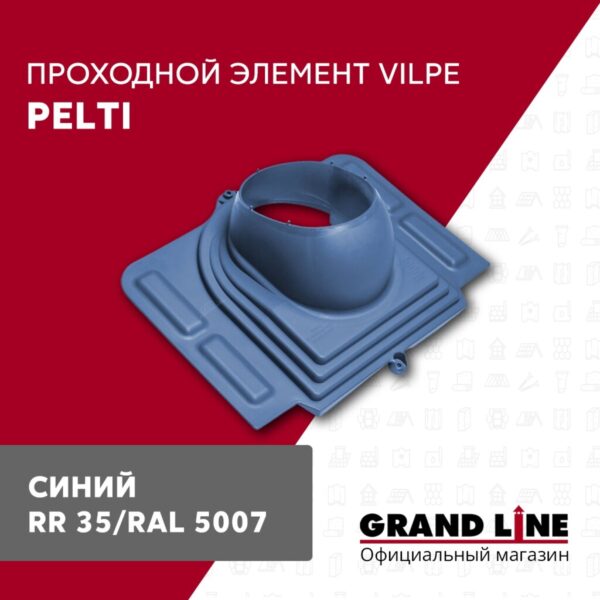

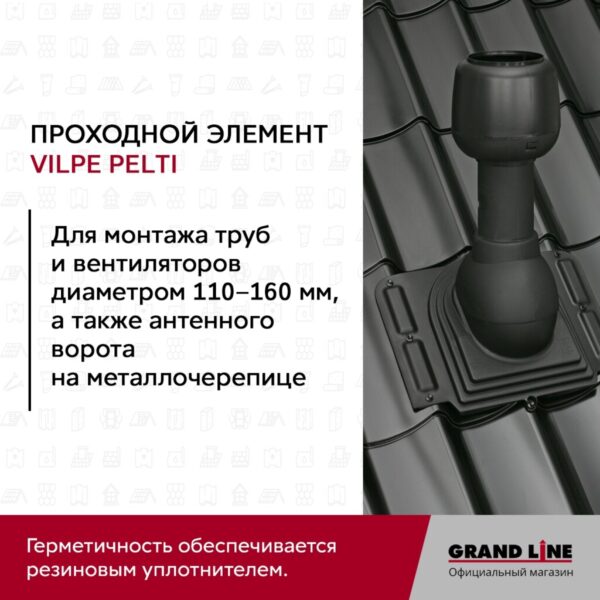

PELTI проходной элемент для монтажа на металлочерепице труб и вентиляторов диаметром 110 -160 мм и антенного ворота. Герметичность монтажа обеспечивается резиновым уплотнителем, легко формуемым по профилю металлочерепицы благодаря слою алюминия на фланце уплотнителя. Не применим для металлочерепицы с трапециевидным профилем выше 38 мм.

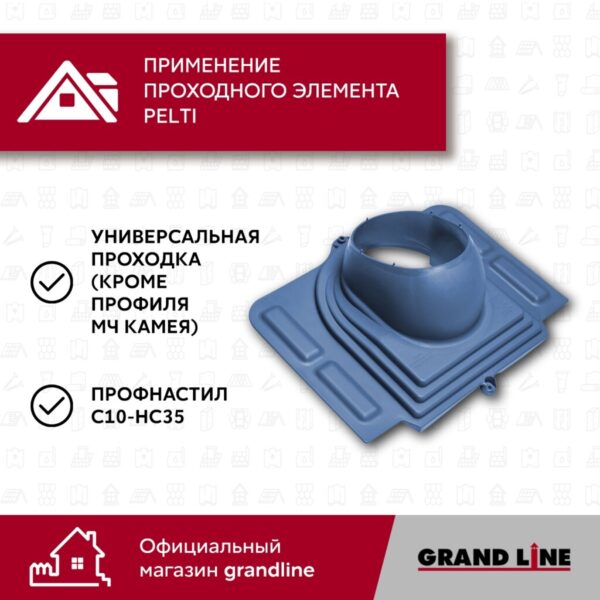

Применение:
- Универсальная проходка (кроме профиля МЧ Камея)
- Профнастил С10-НС35
Монтаж
Устанавливается при монтаже и на готовую кровлю.

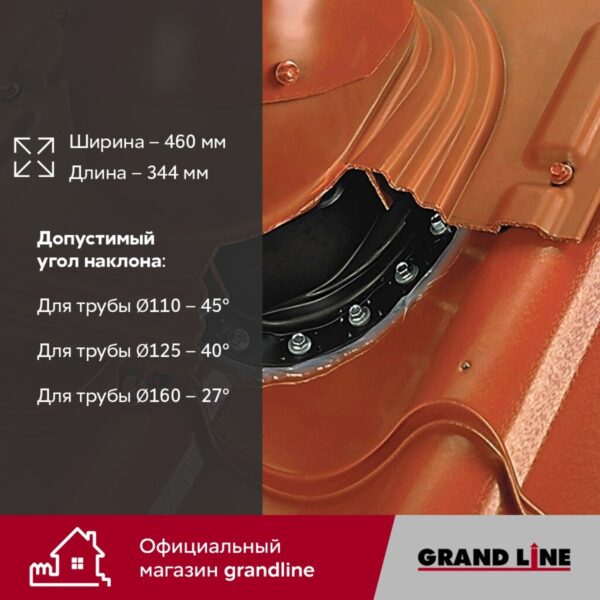

- Допустимый угол наклона для трубы ⌀110 45
- Допустимый угол наклона для трубы ⌀125 40
- Допустимый угол наклона для трубы ⌀160 27
Высота профиля и место установки уплотнителя гидрозатвора могут изменить допустимый угол уклона.

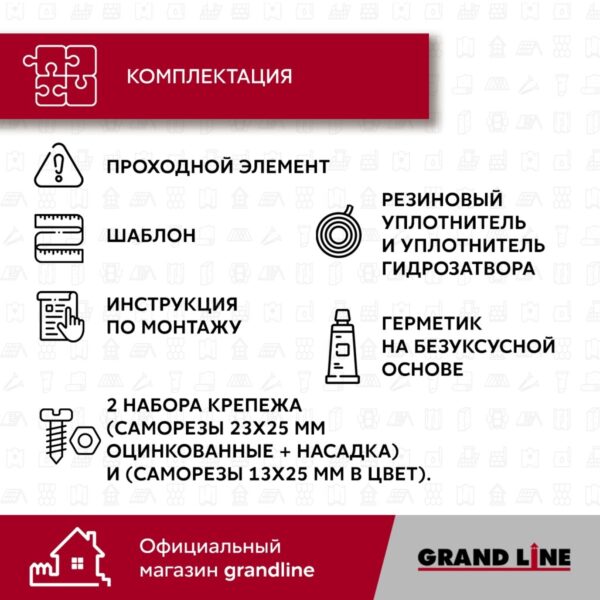

Комплект
- проходной элемент
- резиновый уплотнитель
- уплотнитель гидрозатвора
- герметик на безуксусной основе
- шаблон
- монтажная инструкция, 2 набора крепежа (саморезы 23х25 мм оцинкованные + насадка) и (саморезы 13х25 мм в цвет).
